변압기 권선기의 주요 기술 매개변수 |
|||
|
제품 모델 |
평방-600L |
평방-800L |
평방-1000L |
|
권선 직경 |
이상700 |
이상800 |
이상1000 |
|
케이블 폭 |
이상600 |
이상700 |
이상800 |
|
케이블 배열 정확도 |
0.01 |
0.01 |
0.01 |
|
스핀들 속도 |
1-1400rpm |
1-1400rpm |
1-1400rpm |
|
스핀들 중심 높이 |
700mm |
700mm |
700mm |
|
적용 선경 |
원형 와이어: 0.1-3mm 플랫 와이어:이상 2X10mm |
원형 와이어: 0.1-3mm 플랫 와이어:이상 2X10mm |
원형 와이어: 0.1-3mm 플랫 와이어:이상 2X10mm |
|
케이블 모터 |
서보 0.75KW |
서보 0.75KW |
서보 0.75KW |
|
스핀들 모터 |
주파수 변환 2.2KW 1*10 |
주파수 변환 2.2KW 1*10 |
주파수 변환 2.2KW 1*10 |
|
공급 전압 |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
기계 동력 |
3KW |
3KW |
3KW |
|
매칭 텐션 |
공압 조절식 텐셔너 |
공압 조절식 텐셔너 |
공압 조절식 텐셔너 |
|
치수 |
1500mm(길이)*1000mm(폭)* 1400mm(높이) |
1650mm(길이)*1100mm(폭)* 1400mm(높이) |
1800mm(길이)*1100mm(폭)* 1400mm(높이) |
|
장비 무게 |
540KG |
640KG |
740KG |
구조적 특징

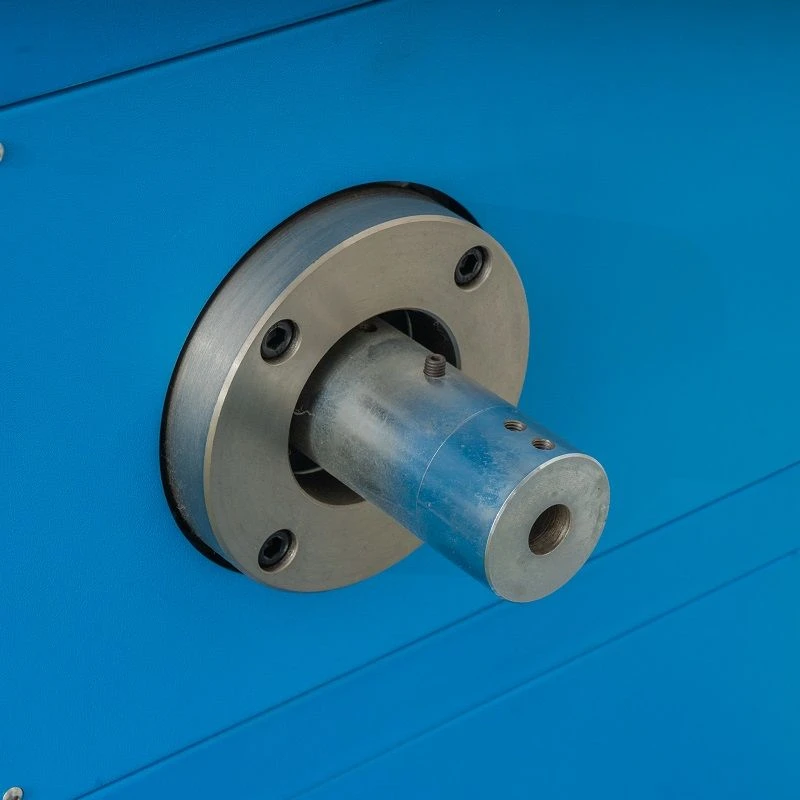

1:권선 스핀들:
회전시 습식 변압기의 코어나 권선금형의 무게와 토크를 지탱할 수 있을 만큼 충분한 강도와 안정성을 갖추어야 합니다. 속도 범위는 일반적으로 권선 공정 요구 사항에 따라 조정될 수 있으며 권선의 균일성을 보장하기 위해 고정밀 회전 제어 기능이 있습니다.
2: 케이블 배열:
다른 권선기와 마찬가지로 코어나 권선금형에 전선을 가지런히 배열하는 역할을 담당합니다. 습식 변압기는 코일의 절연 및 소형화에 대한 특별한 요구 사항이 있을 수 있으므로 와이어 배열 메커니즘은 더 높은 정밀도를 요구하며 와이어 간격과 와이어 방향을 정확하게 제어할 수 있습니다.
3: 장력 제어 시스템:
권선 품질을 보장하기 위해 이 시스템은 권선 과정에서 와이어가 안정적이고 적절한 장력을 갖도록 보장할 수 있습니다. 습식 변압기 권선에서 적절한 장력은 습한 환경에서 전선이 느슨해져서 발생하는 문제를 방지하는 동시에 과도한 장력으로 인해 전선 절연층이 손상되는 것을 방지하는 데 도움이 됩니다.
4:Shuangqing CNC-200 제어 시스템:
권선 수, 권선 속도, 결선 매개변수 및 권선 장력을 정밀하게 제어할 수 있습니다. 일부 고급 제어 시스템은 간편한 호출 및 전환을 위해 다양한 유형의 습식 변압기의 권선 매개변수를 저장할 수도 있습니다.
제품 세부정보
장점
1: 높은 권선 정확도
2: 효율성 향상
3: 특수한 환경에 적응
FAQ
Q: 지불 기간은 무엇입니까?
A: 결제 시 배송해 드립니다.
Q: 귀하의 페이지에 포함되지 않은 다른 제품 요구 사항이 있는 경우 이를 제공하는 데 도움을 주실 수 있습니까?
A: 고객의 요구에 따라 장비를 맞춤 설정할 수 있습니다.
Q: 귀하의 제품에 대한 보증이 있습니까?
A: 제조업체 보증
Q: 와인딩 머신의 와인딩 정확도는 어떻게 결정됩니까?
A: 권선 정확도는 주로 장비의 기계적 구조 정확도에 따라 달라집니다. 예를 들어, 와이어 배열 메커니즘의 정확성은 와이어 배열의 깔끔함에 영향을 미칩니다. 동시에 제어 시스템의 정확성도 중요합니다. 고급 제어 시스템은 모터의 회전 각도와 속도를 정확하게 제어하여 권선 정확도를 보장할 수 있습니다.
